坡口机作为焊接工艺中的重要设备，主要用于加工焊接工件的坡口，以确保焊接质量和效率。那么，坡口机常见的坡口形状都有哪些呢？

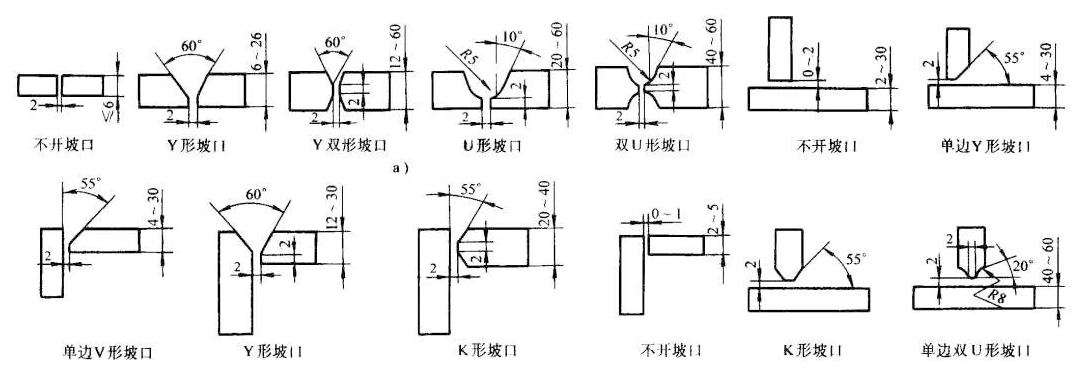

 GIRET坡口形状示意图
1. V型坡口
V型坡口是应用最广泛的一种坡口型式，其形状类似于英文字母“V”。V型坡口加工简单、成本低，特别适用于管子壁厚不超过12mm的场合。V型坡口的角度通常在60°~70°之间，坡口根部常设有钝边，其厚度约为2mm，以防止根部烧穿。这种坡口形式加工和施焊方便，但焊后容易产生角变形。
2. U、J型坡口
U型 J型坡口适用于高压钢管焊接，特别是管壁厚度在20~60mm的场合。U、J型坡口的填充金属量在焊件厚度相同的条件下比V型坡口小得多，这有助于提高焊接效率。然而，U、J型坡口的加工难度较大，加工成本也相对较高。其坡口根部同样设有钝边，以增大坡口根部的空间，便于焊透根部。
3. I型坡口
I型坡口，也被称为不开坡口，适用于管壁厚度在3.5mm以下的管口焊接。这种坡口形式实际上不需要对管材进行加工，只要管材切口的垂直度能够保证对口的间隙要求，就可以直接进行对口焊接。因此，I型坡口在加工上最为简单，成本也最低。
4. K、X型坡口
K、X型坡口是一种较为复杂的坡口形式，它由两个相对的V型坡口组成，形状类似于英文字母“K”“X”。K、X型坡口适用于较厚的焊件，通过增加焊缝的截面积来提高焊接强度。与V型坡口相比，K、X型坡口可以减少焊缝金属量，并且可以对称施焊，焊后的残余变形较小。但是，K、X型坡口的加工和焊接过程相对复杂，需要更高的技术水平和设备支持。
坡口机可以加工出多种不同的坡口形状，以满足不同材料厚度、焊接质量要求和具体应用场景的需求。每种坡口形状都有其独特的优点和适用范围，选择合适的坡口形状对于确保焊接质量和效率至关重要。
