GBM-16C-R型自动钢板X型坡口机
产品视频请点击此处
|
|
|
|
|
铣边机和坡口机厂家通过美国AQA认证
|
铣边机和坡口机国际质量体系ISO 9001:2008
|
正在装配的自动钢板坡口机/铣边机车间
装配完毕的自动钢板坡口机
GBM-16C-R型自动钢板坡口机简介：
该型号自动钢板坡口机是一款可以在钢板不翻转的情况下，对钢板完成上下坡口作业的自动行走式钢板坡口机，坡口速度达到1.2m/min以上，加工钢板厚度30mm，大大提高了生产效率。该型号钢板坡口机又被称作钢板X型坡口机、钢板刨边机和钢板倒边机。
GBM-16C-R型自动钢板坡口机适用范围：
该型号的钢板X型坡口机适用于航空航天、石油化工、压力容器厂、钢结构工厂、工程机械工厂等领域的坡口作业。可以加工碳钢、不锈钢、铝合金等材料的坡口作业。
GBM-16C-R型自动钢板坡口机技术参数：
|
电源电压：AC 380V 50Hz
|
电机功率：2200W
|
|
电机转速：1400r/min
|
坡口速度：≥1.2m/min
|
|
***大坡面宽度：28mm
|
一次行进坡面宽度：16mm
|
|
坡口角度：25°至45°（任意调节）
|
夹持钢板厚度：9至40mm
|
|
钢板宽度：115mm
|
圆管坡口直径：≥200mm
|
|
整机净重：260kg
|
机器毛重：300kg
|
GBM-16C-R型自动钢板坡口机特点：
1.体积小、重量轻，机器自重仅260kg；
2.自主设计旋转机构，可以旋转机器完成钢板下坡口作业：
3.加工坡口速度大于1.2m/min，提高工作效率；
4.机器完全自动坡口，降低劳动强度；
5.冷加工、坡口表面无氧化，不需二次处理；
6.高效传动减速机，静音工作，绿色工厂的首选.

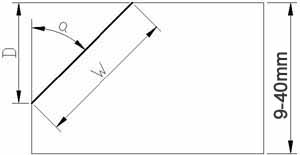

GBM-16C-R型自动钢板坡口机加工坡口示意图：
GBM-16C-R型自动钢板坡口机一次进给完成坡面宽度表：
|
抗拉强度
|
碳钢（kg/m3）
|
抗拉强度
|
不锈钢（kg/m3）
|
|
40
|
50
|
60
|
50
|
60
|
70
|
|
a
|
W
|
D
|
W
|
D
|
W
|
D
|
a
|
W
|
D
|
W
|
D
|
W
|
S
|
|
25°
|
16
|
14.5
|
13
|
11.5
|
12
|
9
|
25°
|
8
|
7
|
6
|
5.5
|
5
|
4.5
|
|
30°
|
16
|
14
|
13
|
10.5
|
12
|
8.5
|
30°
|
8
|
6.5
|
6
|
5
|
5
|
4
|
|
35°
|
16
|
13
|
13
|
10
|
12
|
8
|
35°
|
8
|
6
|
6
|
5
|
5
|
4
|
|
37.5°
|
16
|
12
|
13
|
9
|
12
|
7.5
|
37.5°
|
8
|
5.5
|
6
|
4.5
|
5
|
3.8
|
|
45°
|
16
|
11
|
13
|
8.5
|
12
|
7
|
45°
|
8
|
5
|
6
|
4
|
5
|
3.5
|
GBM-16C-R型自动钢板X型坡口机标准配置表：
|
|
|
|
|
|
自动坡口机刀片
|
拆刀装置
|
六角扳手
|
梅花扳手
|
|
|
|
|
|
|
开口扳手
|
自动坡口机合格证
|
自动坡口机操作说明
|
自动坡口机宣传册
|
GBM-16C-R型自动钢板X型坡口机加工实例：
正在对12米长钢板进行坡口作业的自动行进式坡口机，本产品可以沿着钢板边缘直线行走，减轻劳动力。
自动钢板坡口机加工完成的坡口，这种钢板坡口机完成的坡口可以用于普通焊接，但如果要求光洁度高或者需要X光探伤的焊接行业，请选购我们的自动铣边机产品，推荐型号GMMA-25A型自动行进式铣边机。
更多新型GBM系列自动行进式钢板坡口机相关产品（选中型号即可调转到相应页面）：
